gl logger是vector推出的记录can/can fd、lin、flexray和most数据通信的工具。小怿将以gl2400为例带着大家step by step实现路试过程中通过整车obd口进行can/canfd报文的录制。

step1 设备配置

设备配置即设备录制方式、录制内容、设备休眠唤醒策略等。

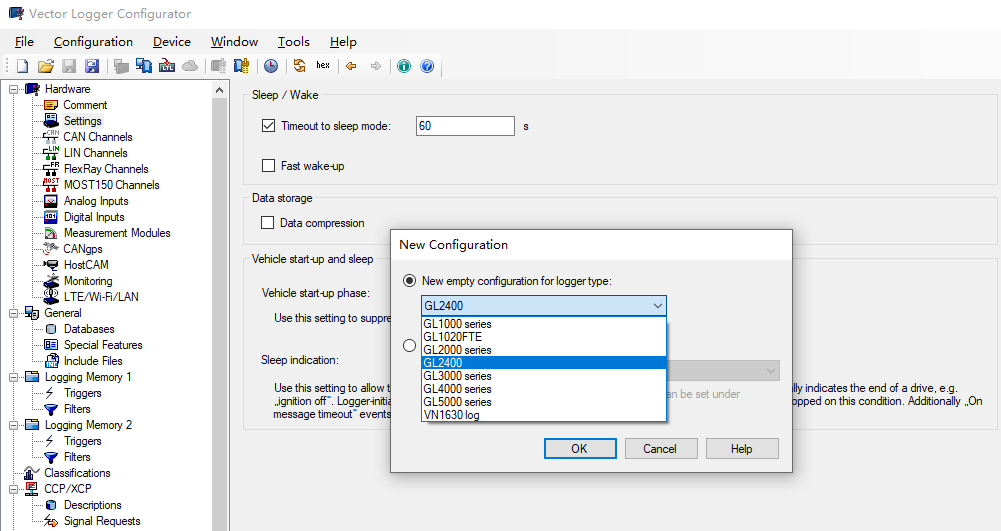

打开vector logger configurator，新建工程，选择对应设备型号并保存。

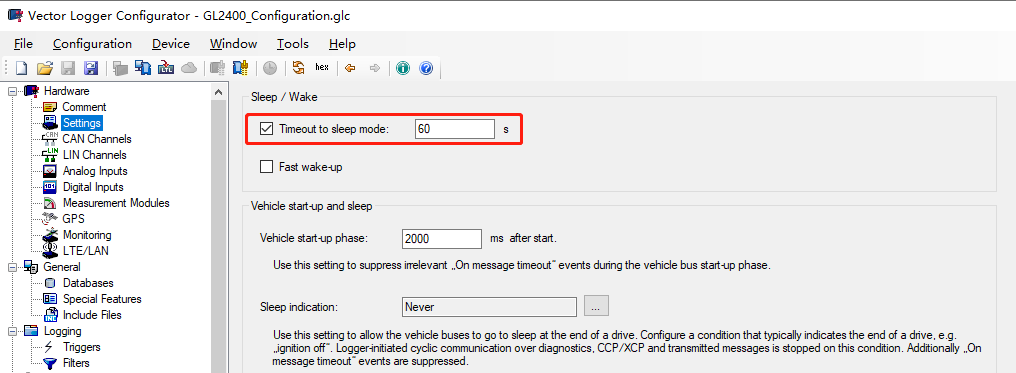

选中hardware-settings，配置设备睡眠时间，如下图，当总线静默无报文传输超过60s，设备休眠。

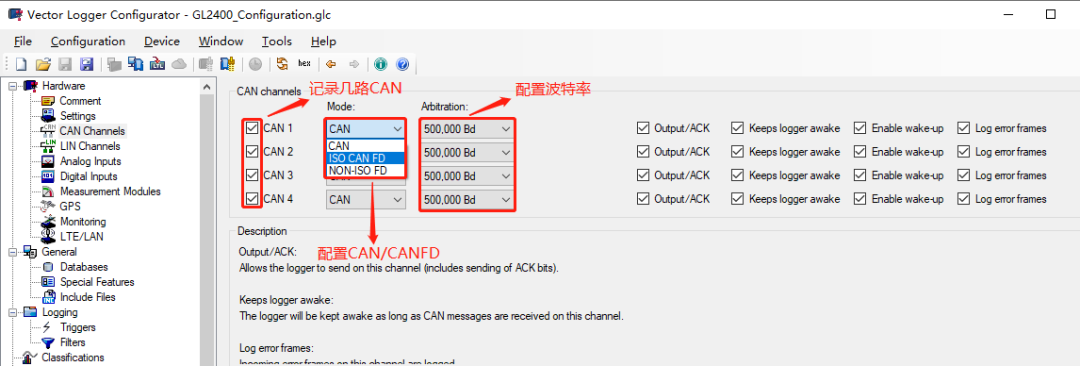

选中hardware-settings，配置通道、波特率等。

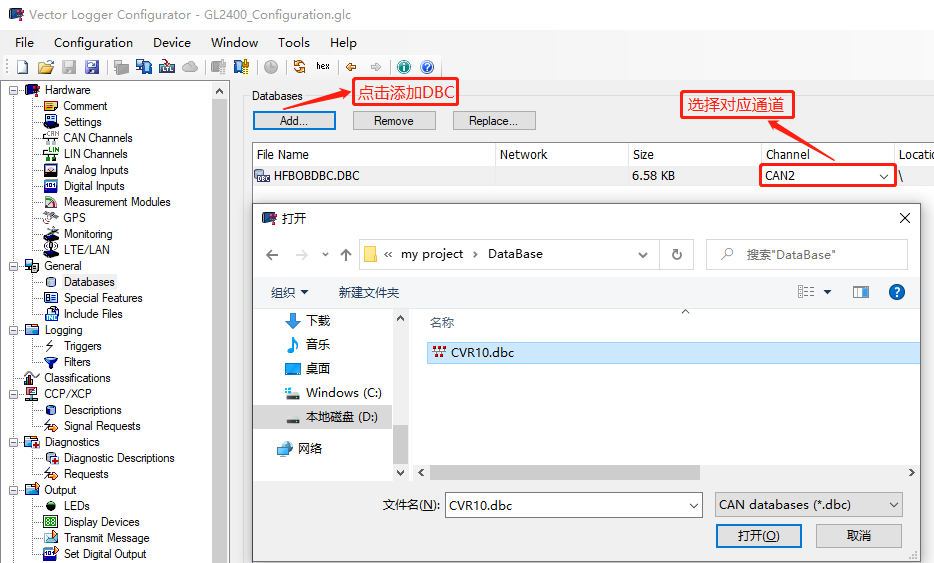

选中general-database，添加所录制报文对应的dbc文件。

选中output-leds，配置设备上led点亮方式，指示当前录制状态。

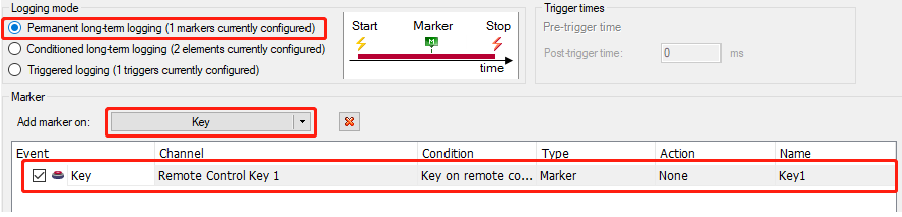

选中logging-triggers，配置设备触发方式。（本文介绍pemanent long term logging触发方式，即设备一直记录数据，直到总线无报文，进入休眠，总线有报文后随即唤醒并开始记录报文。）

在数据一直记录的过程中利用触发事件（举例中利用 key 事件）打“marker”，“marker”即为时间戳，将之前的事件隔开，从而选择导出具体时刻数据。

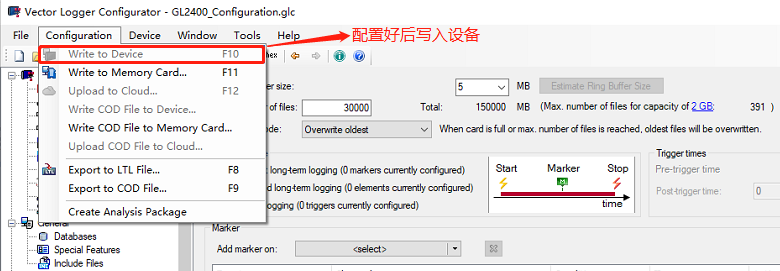

配置写入设备。

step2 设备连接

设备连接之前，需要根据pin脚定义制作相应接口连接到obd对应的接口。

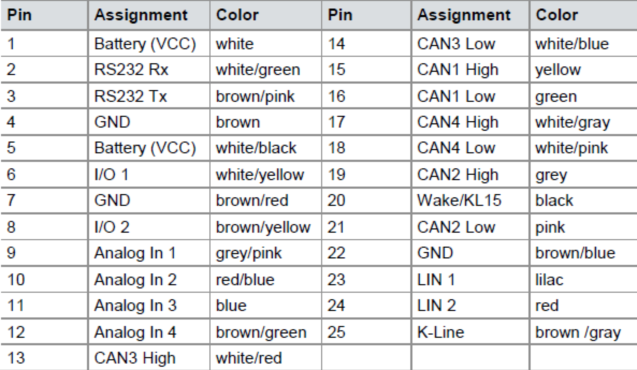

gl2400 bd25 pin脚定义如下：

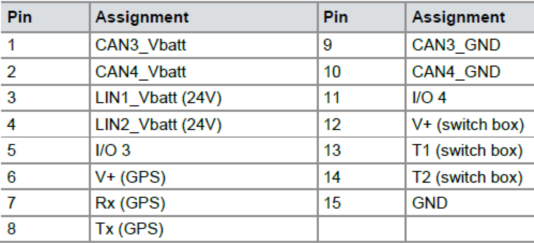

gl2400 db15 pin脚定义如下：

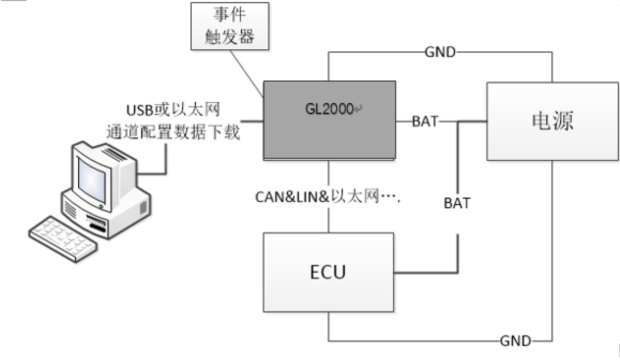

连接示意图如下，需要注意的是，配置写完后断开usb与电脑的连接，开始记录数据，根据面板led指示灯状态了解记录情况。

step3 数据处理

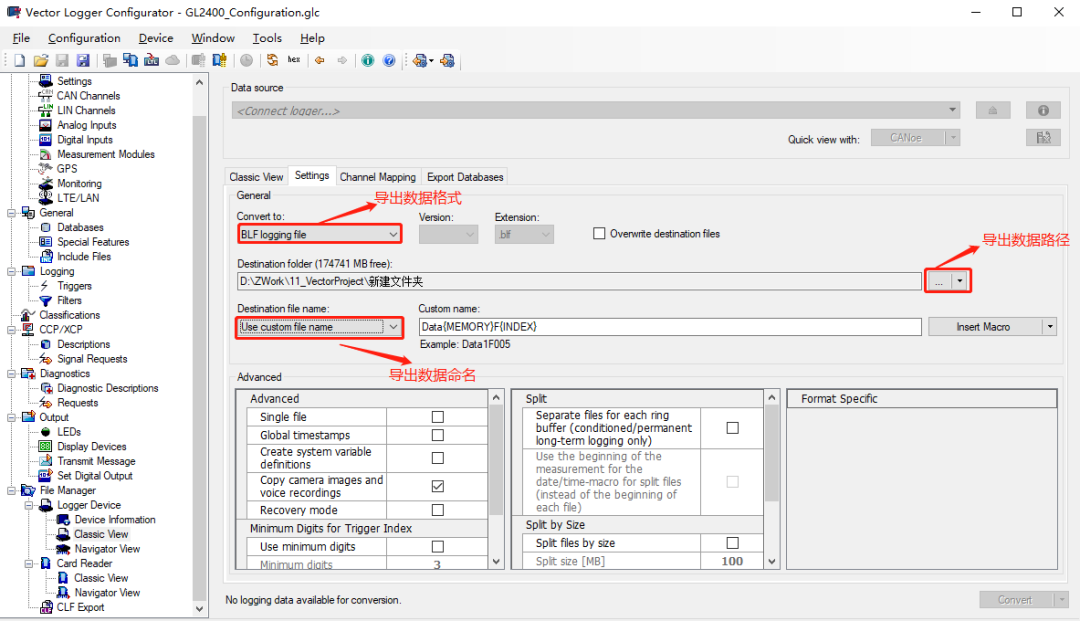

记录一段时间后，断开can/lin通道，再次用usb线连接pc与设备根据需求导出数据。

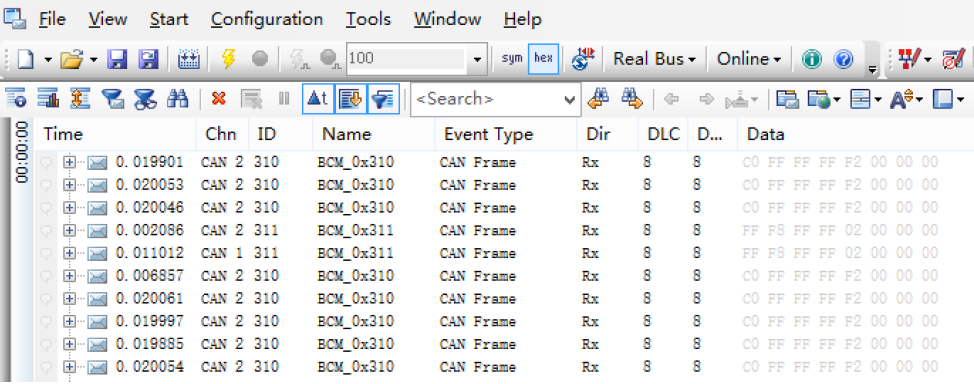

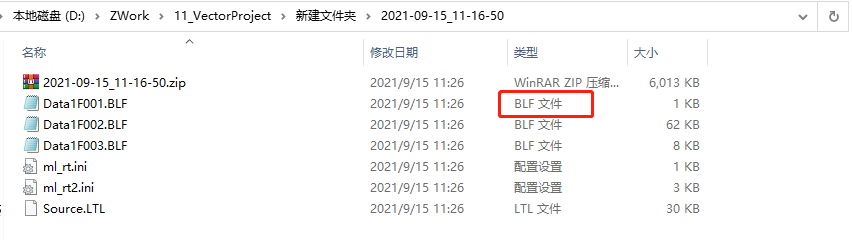

导出后查看数据。

最后，将导出的数据导入canoe中分析。

至此，一个完整的报文录制过程就完成了。这只是其中一种触发方式，其他路试过程中的定制化需求同样可以在vector logger configurator中设置。当然了，gl logger的功能可远不止这么多哦，它还可以记录模拟量测量数据，可以在路试期间通过诊断和ccp/xcp记录ecu内部参数等等，想要了解更多的小伙伴们，可以继续关注我哦~
